ANSYS 19.2 Acelera o Lançamento de seus produtos com os Novos Workflows de CAE


Os engenheiros estão sob pressão para otimizar projetos durante ciclos de desenvolvimento cada vez mais reduzidos. Em resposta, as ferramentas de engenharia assistida por computador (CAE) – como as melhorias mais recentes na versão 19.2 do ANSYS – agora facilitam o trabalho destes profissionais tornando o workflow ainda mais simples e eficaz.

Novo fluxo de trabalho baseado em tarefas do ANSYS Fluent com malha habilitada para mosaico

ansys19-02-01

Malha de mosaico de uma asa de F1.

Os engenheiros que usam o ANSYS Fluent agora podem criar simulações de dinâmica computacional de fluidos (CFD) mais precisas.

O fluxo de trabalho baseado em tarefa e janela única do ANSYS Fluent para geometrias à prova d’água reduz drasticamente o tempo de configuração e execução de simulações de CFD.

Esse novo fluxo de trabalho incorpora as práticas recomendadas para ajudar a evitar que os engenheiros se questionem enquanto configuram modelos complexos de CFD.

Por exemplo, o workflow guia o engenheiro através do processo de simulação e das melhores práticas. Isso é feito reduzindo as opções do engenheiro às que são relevantes em cada ponto do processo. Os engenheiros verão apenas os modelos de turbulência, opções de entrelaçamento e entradas relevantes para a tarefa em questão.

Os engenheiros de CFD também devem tomar nota da nova malha Mosaico no ANSYS 19.2. Essa tecnologia combina automaticamente qualquer malha de camada limite com malhas poliédricas de alta qualidade para uma resolução de fluxo rápida e precisa.

Em um estudo de benchmark, a malha Mosaic tinha menos células, exigia um terço da memória e fornecia uma solução duas vezes mais rápida que uma malha poliédrica de precisão semelhante.

ANSYS 19.2 Reduz o Tempo de Comercialização de um produto

AnsysDiscoveryLive19_02

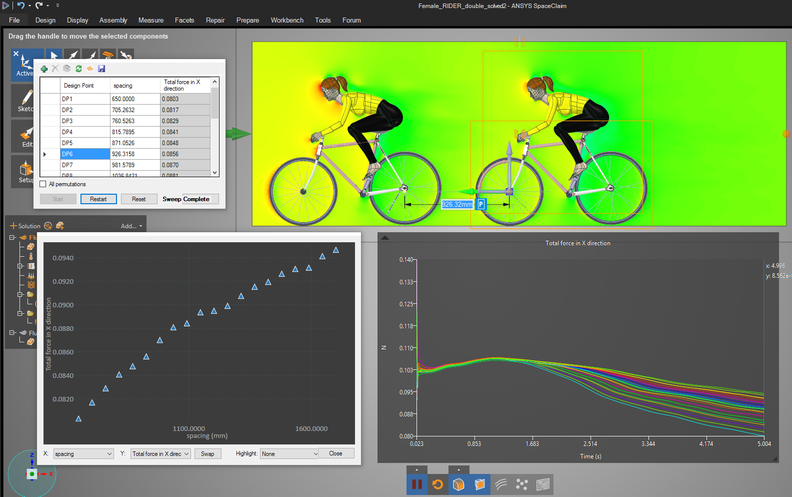

Um estudo de parâmetro que está otimizando a separação do motociclista para reduzir o arrasto.

O ANSYS Discovery Live também recebeu uma melhoria significativa no fluxo de trabalho graças aos estudos de parâmetros em tempo real da versão 19.2.

Enquanto o Discovery Live sempre foi muito rápido com suas simulações, todas as mudanças de parâmetros foram feitas manualmente. Essas entradas de parâmetro manuais retardaram o desenvolvimento.

Agora, os engenheiros de projeto podem automatizar a exploração do espaço de design de seus produtos usando estudos de parâmetros. Com essas informações, eles podem avaliar rapidamente as tendências e as compensações entre as metas de design.

O ANSYS 19.2 também avança o fluxo de trabalho para criação de malhas com reconhecimento de física no ANSYS Discovery AIM. Essa melhoria identifica concentrações de alta tensão mais rapidamente do que antes.

Fluxos de trabalho de avaliação de segurança para o desenvolvimento de veículos autônomos

ansysvrexperience

O VREXPERIENCE oferece aos engenheiros a capacidade de validar recursos de veículos autônomos e ADAS em um ambiente virtual personalizável por milhões de quilômetros.

O lançamento oferece uma série de ferramentas e melhorias no fluxo de trabalho para garantir a segurança de sistemas avançados de assistência ao motorista (ADAS) e veículos autônomos.

Isso significa que os engenheiros podem usar o SPEOS e o VREXPERIENCE para avaliar os sensores ópticos de seus veículos autônomos em um mundo simulado.

Por exemplo, a recente aquisição da OPTIS agora traz ANSYS VRXPERIENCE para o nosso portfólio.

Com essa ferramenta, os engenheiros podem validar os recursos de segurança automotiva em um mundo virtual.

A VREXPERIENCE oferece aos engenheiros uma maneira conveniente de testar recursos de segurança para veículos autônomos em milhões de milhas virtuais. Esses drives virtuais podem ser personalizados para várias estradas, ambientes, clima, trânsito e condições de pedestres.

O lançamento também introduz o ANSYS SPEOS, uma ferramenta que ajudará os engenheiros a criar simulações ópticas. Ele capacita os engenheiros para o teste do desempenho óptico do LiDAR, das luzes e câmeras dentro de um sistema.

Isso significa que os engenheiros podem usar o SPEOS e o VREXPERIENCE para avaliar os sensores óticos de seus veículos autônomos em um mundo simulado.

Melhorias no fluxo de trabalho para o ANSYS Medini Analyse também irão acelerar o desenvolvimento de veículos autônomos. Esses aprimoramentos ajudarão as empresas de semicondutores a garantir a segurança do ADAS e dos sistemas autônomos para atender aos padrões ISO 26262.

Essas atualizações também simplificam as análises de segurança funcional, para que as empresas de semicondutores possam chegar ao mercado na metade do tempo. Os engenheiros que usam o ANSYS Medini Analyse também poderão exportar a análise de segurança.

O ANSYS 19.2 também inclui adições aos fluxos de trabalho de design de software incorporado do ANSYS SCADE Suite. Essas ferramentas tornarão mais rápido o desenvolvimento e a verificação do código integrado de segurança crítica. Isso é fundamental para qualquer engenheiro projetar um sistema de segurança completo para ADAS ou veículos autônomos.
Além disso, a versão otimiza a conectividade do SCADE para o software Simulink e o Jama.

Atualizações de fluxo de trabalho para simulações multifísicas aumentam a velocidade e a facilidade de uso

Outro aumento de velocidade está disponível para engenheiros que trabalham em simulações acopladas de duas vias.

O ANSYS 19.2 introduz o System Coupling 2.0, que melhora o mapeamento de dados e co-simulações. Essas atualizações aproveitarão melhor a velocidade da computação de alto desempenho (HPC).

A versão também aprimora os fluxos de trabalho orientados por texto que controlam as simulações multifísicas. Isso tornará mais fácil para os engenheiros iniciar e reiniciar uma simulação que avalie as interações entre um fluido e uma estrutura.

Fluxos de Trabalho Estruturais para Otimização de Design

ansys19_02-01

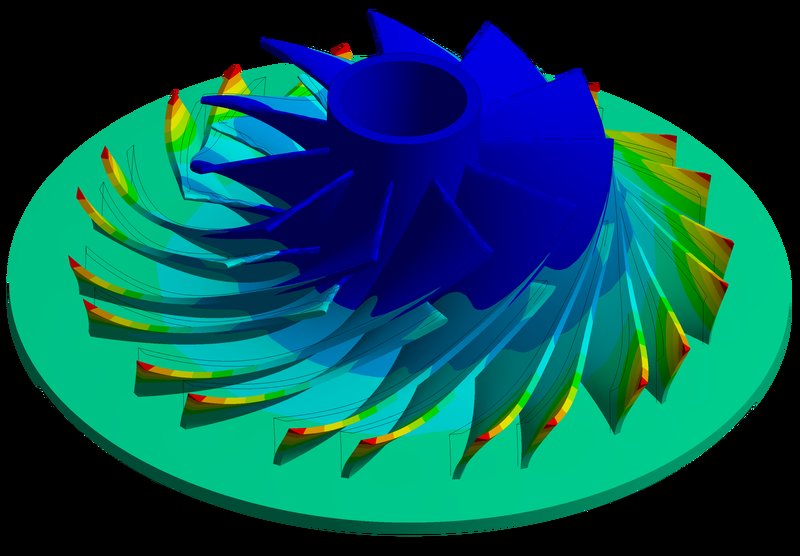

Turbina projetada usando análise inversa.

O ANSYS 19.2 oferece fluxos de trabalho para ajudar a otimizar projetos estruturais.

Um exemplo é a análise inversa. Essa ferramenta ajuda os engenheiros a determinar a forma descarregada de um componente, de modo que, quando carregados, obtenham a forma esperada.

Os engenheiros também podem aproveitar um novo recurso de design de material. Essa ferramenta permite que os engenheiros criem modelos detalhados de materiais e calcule propriedades equivalentes para simulações em escala maior.

Os especialistas em Manufatura Aditiva (AM) se beneficiarão da nova função de otimização de rede acionada por física do ANSYS 19.2. Opções adicionais de carregamento e restrições de fabricação para otimização de topologia também estão incluídas na versão.

Workflow de projetos eletrônicos mais rápidos

Finalmente, a versão oferece aprimoramentos de fluxo de trabalho para a suíte eletromagnética. A suíte agora inclui avanços em suas simulações de sistemas de radar multicanal. Essa atualização vem na forma de um modelador de geometria leve que acelera o processamento de malhas e simulação.

Outras melhorias eletromagnéticas na versão 19.2 incluem:

  • Novos recursos no ANSYS Icepak para calcular o impacto térmico de múltiplas conexões de perda eletromagnética.
  • Um assistente de pilha no ANSYS SIwave que permite fácil definição e exploração de camadas de empilhamento e impedâncias da placa de circuito impresso (PCB).

Para saber como maximizar seus fluxos de trabalho, descubra tudo o que há de novo no ANSYS 19.2.
